网格式电缆桥架是由网格式金属电缆托盘直线段及连接件连接组成的组件，采用优质钢丝精制而成，具有结构新颖、安装轻巧、连接方便、载荷能力强、散热快、耐腐蚀等特点，产品广泛应用于炼油、化工、电力、冶金、机械、医药、航空、船舶等领域的机房网线及移动通讯线缆系统安装布线工程，深受海内外设计和使用单位的好评。

▶ 产品特点

★ 自重轻             ★ 结构开发

★ 承载性能优      ★ 散热性能好

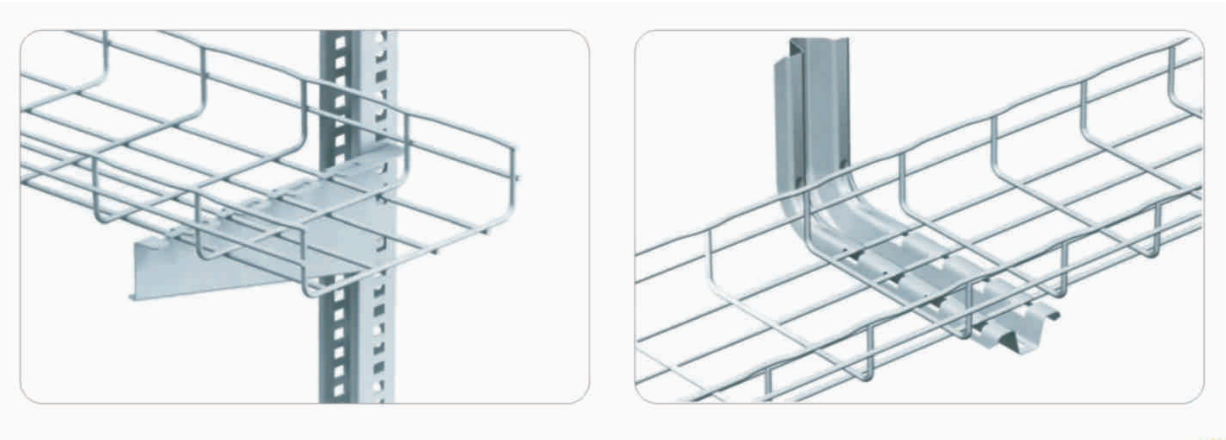

▶ 工艺结构

▶ 表面处理

1、电镀锌EZ (适用于室内安装);

2、热镀锌板GS、锌层厚度在60~ 80μm之间;

3、不锈钢304L、316L

4、喷塑(表面处理厚度: 60-100μm )

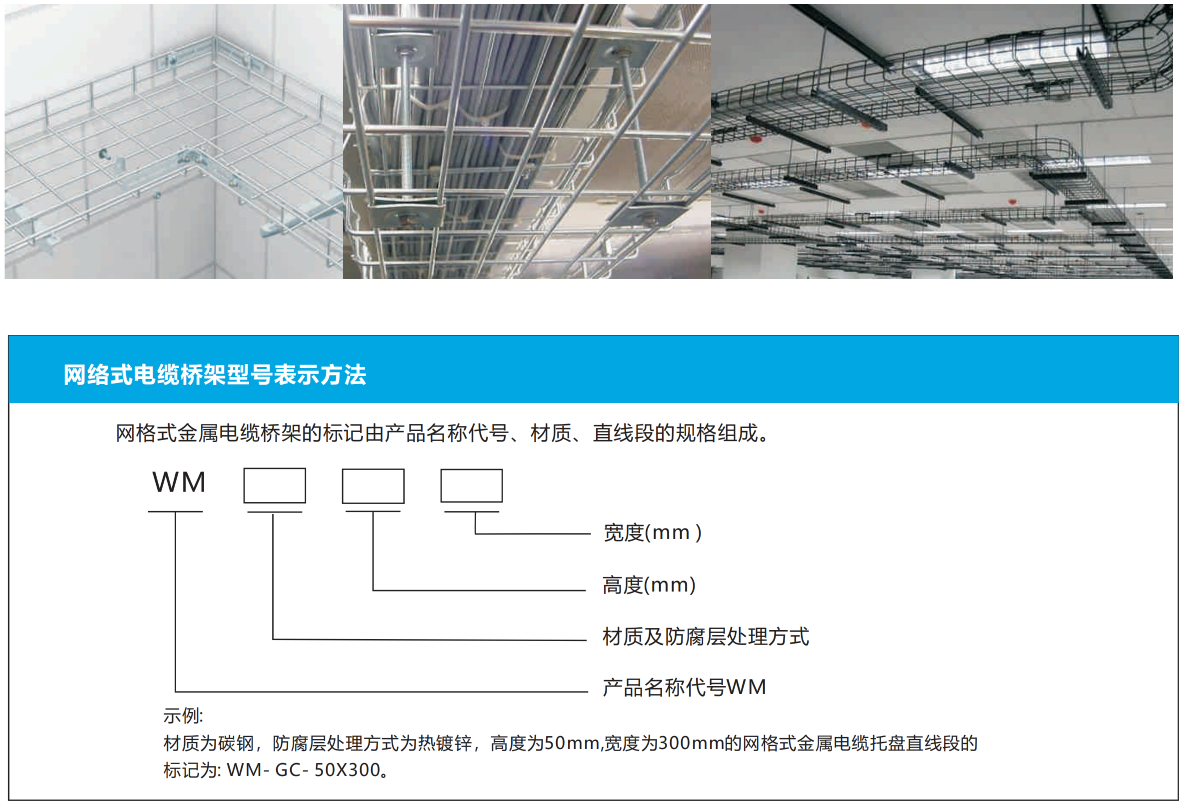

▶ 规格命名

     网格式电缆桥架规格(宽度和高度)

     “CM”+长度+"/”+宽度比如：CM105/300、 CM105/200等

1、电缆桥架的尺寸是指桥架内部尺寸

2、桥架高度为30mm, 54mm, 75mm, 105mm , 150mm和200mm

3、桥架宽度为30mm 和54mm的,其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm,500mm和600mm

4、桥架高度为105mm和150mm的,其宽度为100mm, 150mm, 200mm, 300mm 400mm和500mm

5、所有电缆桥架的长度为3000mm。

▶ 产品特点

1、线路和设备的检修非常快速安全提高系统升级和运维效率,为升级维护留有空间。

2、在综合布线系统可以灵活应用,适用于布线桥架的上下走线。

3、自重仅是传统桥架的1/5 ;比传统桥架节省2/3的安装时间。

4、布线系统和周边生产环境更清洁,卫生和美观。

5、网状结构散热更好,有效的延长线缆的使用寿命。

▶ 执行标准

建筑用网格式金属电缆桥架行业标准》JG/T 491-2016.
