密集型母线系统，符台GB7251和IEC60439标准，额定工作电压690V，额定绝缘电压1000V，工作频率50-60Hz，额定工作电流250-6300A，分接电流最大1600A，防护等级有IP54(分接单元)，IP66(主母线)，最高可达IP66。适用于三相三线制、三相四线制、三相五线制等供配电系统。并提供标准铜导体、100%-200%中性线、铝导体等多种导体规格配置，以满足客户在不同应用场合的需求。

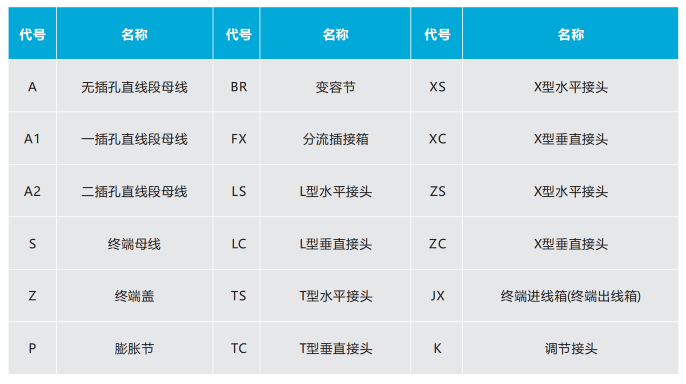

▶ 母线槽功能单元代号

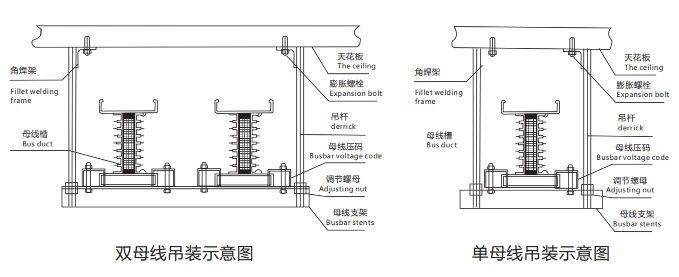

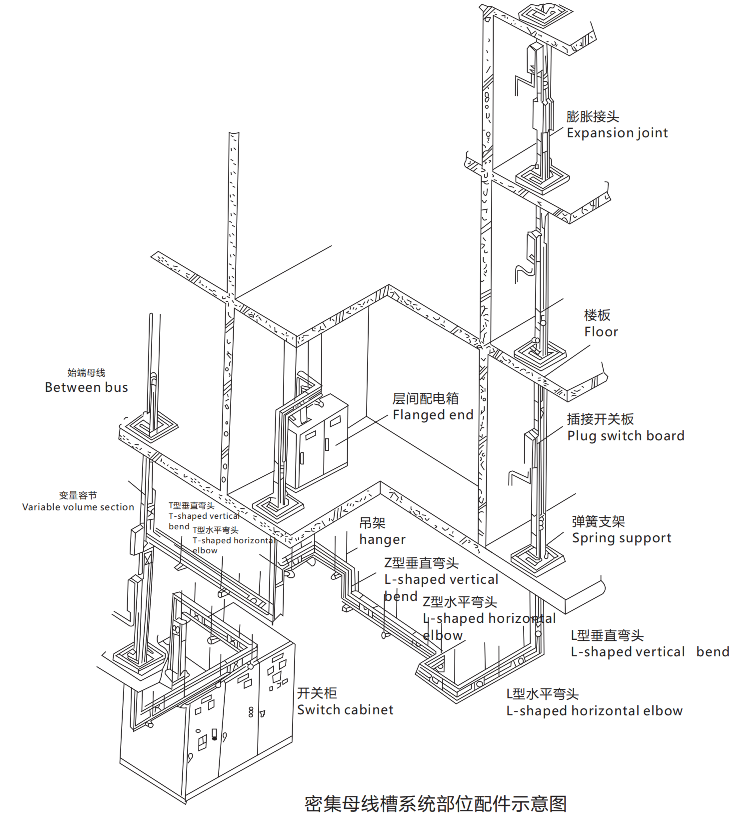

▶ 母线槽安装方案

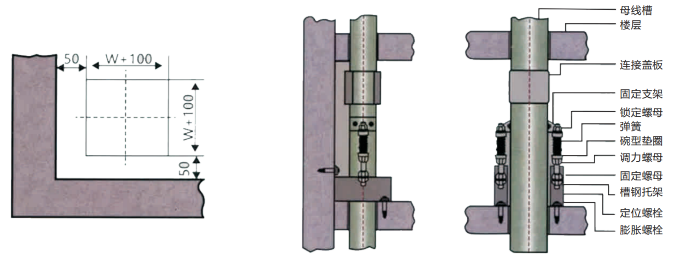

▶ 竖直井道安装示意图

▶ 产品特点及使用场合

1、密集绝缘母线槽系列采用优质进口美国杜邦绝缘材料，具有优良的高温绝缘性能，即使长期工作-55-130°C的环境 中仍能保持良好的绝缘状志。

2、导体紧密贴合，间距小、电抗小、散热好、温升低、热稳定性好、载流量大、节能效果优良，与空气型母线槽相 比，密集绝缘母线的杂散电流及感抗要小很多，因此其电压降比空气型母线槽低。

3、采用带散热片的铝合金型材作外壳，强度高、散热效果优良，不会同普通铁制外壳母线槽会产生烦人的涡流噪音及 涡流损耗，节约了能源。

4、密集绝缘母线槽外壳因采用了独特的铝合金散热片设计，载面积同等情况下，比同类产品温升更低(这在我公司产 品3C认证试验中也得到了证实），节约了能源。

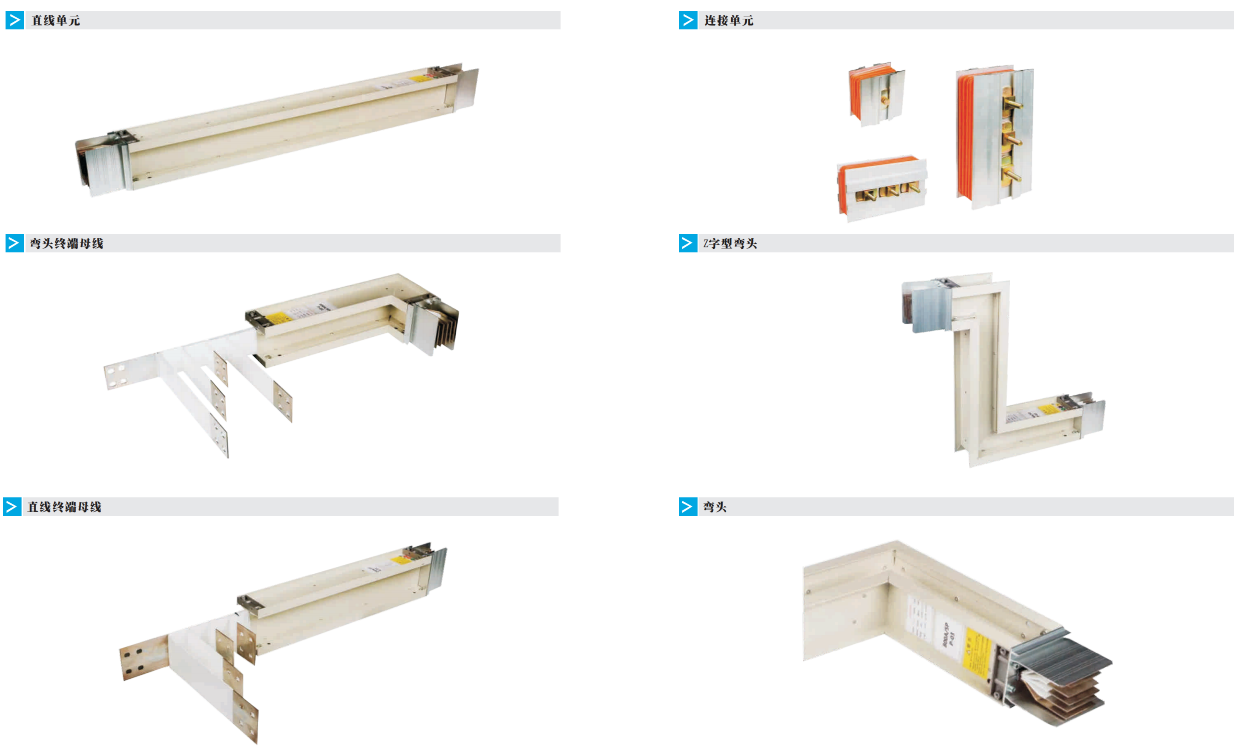

▶ 母线槽功能单元
